Piper J3 Cub , Um Sonho se realizando !

Mensagem por cineas em Dom 9 Ago - 9:59:11






Acompanhe aqui, como um sonho se torna realidade, Sempre fui Apaixonado pelo Piper J3 Cub, aliás acho que todos os aeromodelistas que conheço, poucos não gostam deste aviãozinho, bem; No último dia dois de agosto, dia do meu aniverssário fui presentiado pelo Leno da lenomodels com um Amarelinho e reluzente Piper J3 uma coisinha mais linda do mundo, o bichinho é originalmente para motores glow .25, e todo em balsa.Como Não estou voando Glow, somente elétricos, parti para a eletrificação lógico, vamos a partir de agora acompanhar esta transformação do Glow para o elétrico e do sonho para relaidade!

Piper J3 Cub

por Cineas

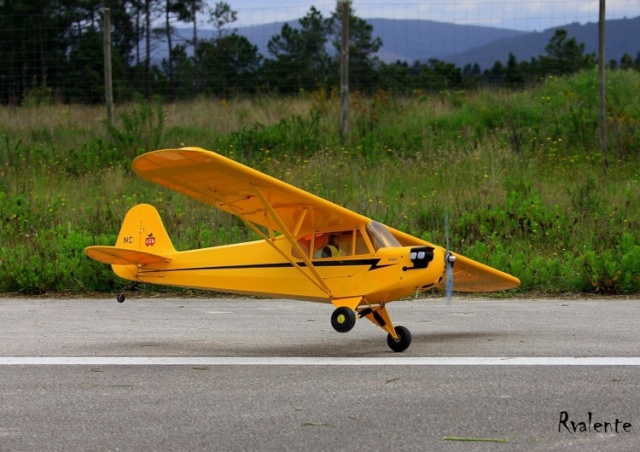

O Piper J3-Cub



KIT: Da Modeltech - ARF Finissímo acabamento entelado em monokote original Top flite.
Envergadura: 1200 Cm
Clarck Y

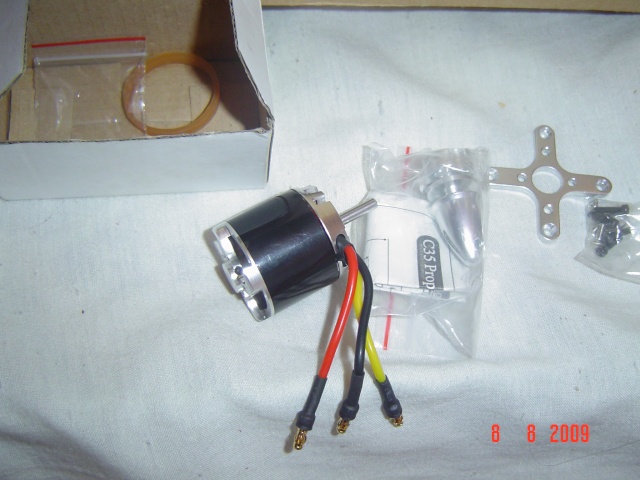

Motor: Turnigy SK 3536



Esc; 30 A

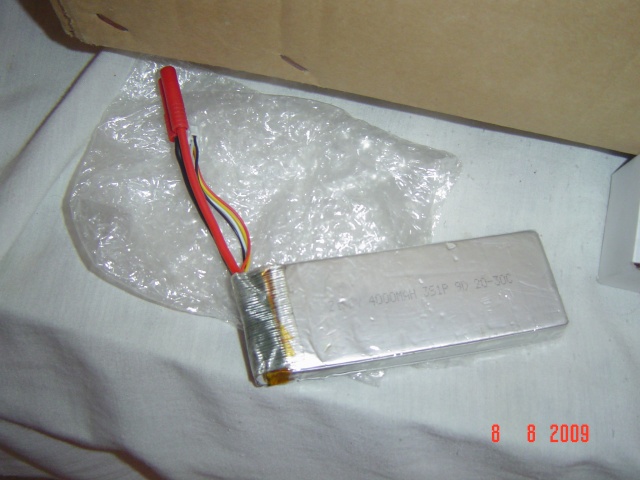

Bateria: 4000mA zippy 30C

Servos e receptor standart futaba


Um pouco da história do Piper J3

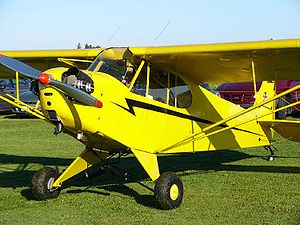

PIPER J-3 CUB











Fabricante The Piper Aircraft Corp.
Modelo L-4 Grasshoper
Ano Entrada Serviço 1941
Produzidos 5.700
Motor Um Continental A65 radial a pistão de 65 hp e quatro cilindros
Envergadura 11,31 m
Comprimento 7,47 m
Altura 2,03 m
Área da Asa n/d
Peso Vazio 239 kg
Peso Máximo 411 kg
Tripulação 1
Armamento Nenhum
Velocidade Máxima 148 km/h
Velocidade Cruzeiro n/d
Teto 3.658 m
Alcance 402 km


Piper J3 Cub
Monoplano de asa alta, monomotor a pistão, trem convencional, bilugar tandem, com estrutura tubular soldada, revestida a tela.
Motorização: Continental A-65, 65cv
Velocidade Máxima: 76 nós
Velocidade de Cruseiro: 65 nós
Velocidade de Perda: 33 nós
Peso Máximo: 1220 lbs
Peso em Vazio: 680 lbs
Capacidade de Combustível: 9 galões americanos
Alcance: 146 milhas náuticas
Razão de subida: 450 pés por minuto
Tecto de Serviço: 11500 pés

Descolagem
Corrida de descolagem: 370 pés
Com obstáculo de 50 pés: 730 pés

Aterragem
Corrida de aterragem: 290 pés
Com obstáculo de 50 pés: 470 pés



História


Nascido de um projeto de 1930 chamado de Taylor Cub, o Piper J-3 Cub era muito popular como aeronave de treinamento civil e avião esportivo pelo menos três anos antes do Exército Americano (US Army Corps) seleciona-lo para ser testado como um avião de reconhecimento. O primeiro J-3 entregue, impulsionado por um motor Lenape Papoose radial de 3 cilindros e 50 hp, foi batizado de O-59. Quarenta foram entrgues em 1941. Logo depois, o Exército encomendou uma nova versão com um motor Continental O-170-3 de quatro cilindros e 65 hp. Esse modelo foi designado como O-59A, mas só até uma alteração de nomenclaturas do Exército, passando então a se chamar L-4A. Foram entregues 948, e o apelido "Grasshoper" (gafanhoto) foi adotado quase simultaneamente.
Versões subsequentes incluiram o L-4B, com um equipamento de rádio menor e um motor Continental de 65 hp; o L-4H, que era quase idêntico ao modelo B; o L-4J, com controle de variação de passo de hélice, e o L-4C e D, ambos os quais eram J-3 que foram colocados as pressas em serviço no início da Segunda Guerra. A Marinha Americana (US Navy) também comprou 250 Cub para treinamento, os quais eram chamados de NE-1 (e mais tarde NE-2). O Piper J-4E Cub Coupe, impulsionado por um motor Continental A-75-9 de 75 hp, foi comprado pelo Exército Americano (US Army) e batizado de L-4E. Ele possuia um motor inteiramente coberto, rodas carenadas, freios e uma envergadura um pouco maior. O Piper J-5 Cruiser, próximo modelo da família, entrou em serviço como L-4F (versão militar do J-5A de 75 hp) e L-4G (versão militar do J-5C de 100 hp), além dos 100 J-5C modificados comprados pela Marinha Americana (US Navy) e batizados de HE-1. Eles vinham equipados com um suporte dobrável na fuselagem para permitir a colocação de uma padiola para remoção de feridos. Quando a Marinha reviu a designação "H" para seus helicópteros, o HE-1 se tornou AE-1. Existiu uma variante incomum, o treinador de planadores TG-8, o qual era um L-4 sem motor ou trens de pouso. Nos anos 50, durante a Guerra da Coréia (1950 - 1953), o L-4 renasceu com sua variante aperfeiçoada, o L-18, o qual desempenhou as mesmas funções realizadas na Segunda Guerra.
O J-3/L-4 não apenas introduziu milhares de cadetes aos princípios básicos do vôo, como também se tornou um versátil "burro de carga" nos campos de batalha da Segunda Guerra. Centenas de J-3 ainda voam pelo mundo, apesar de não se saber oa certo quantos desses foram L-4, já que muitos foram vendidos como excedente e repintados como "Cub Yellow" civis.
fonte: Warbird Alley



Última edição por cineas em Dom 9 Ago - 12:47:36, editado 10 vez(es)
avatar
cineas
Admin

Mensagens : 1633
Data de inscrição : 15/04/2009
Idade : 50

Ver perfil do usuário http://cineastv.forumeiros.com

Voltar ao Topo Ir em baixo

Re: Piper J3 Cub , Um Sonho se realizando !

Mensagem por cineas em Dom 9 Ago - 11:21:01







http://en.wikipedia.org/wiki/Piper_J-3



Amanha iniciarei a montagem e irei postar passa a passo
avatar
cineas
Admin

Mensagens : 1633
Data de inscrição : 15/04/2009
Idade : 50

Ver perfil do usuário http://cineastv.forumeiros.com

Voltar ao Topo Ir em baixo

Re: Piper J3 Cub , Um Sonho se realizando !

Mensagem por Junior Accioly em Dom 9 Ago - 11:40:55

Cara meus parabéns esse aero e show de bola,quero ver voar, principalmente essa conversão.
avatar
Junior Accioly

Mensagens : 90
Data de inscrição : 16/04/2009
Localização : Fortaleza-Ce

Ver perfil do usuário

Voltar ao Topo Ir em baixo

Re: Piper J3 Cub , Um Sonho se realizando !

Mensagem por cineas em Qua 12 Ago - 16:58:49

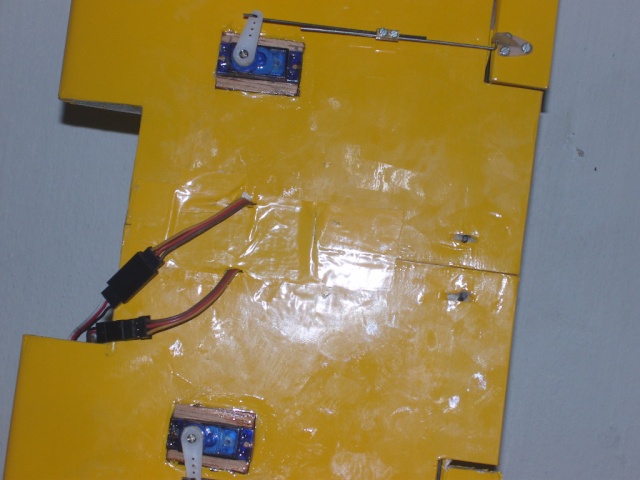

Originalmente era para um servo standart nos ailerons, Substitui por dos Hextronic de 9 gramas, o leno me falou que assim tenho outra vantagem posso flapear o bixinho.



A adaptaçao do motor , aproveitei parte do montante original de madeira. ficou muito forte e sem vibrações .




outra vista da aeronave.




Para profundor e leme dois servos standart , Futaba e linkagem original ( Cambão )



Falta pintar os cilindros do motor de preto e as tampas das valvulas de cinza, achei uma falha do kit não vir pintado.



Trem de pouso muito show e peneus grandes, lembrei daqueles cubs que pousam na tundra ou no alasca.



Aqueles Vs ,são os stails das asas




e este sorriso é de felicidade mesmo, Amanha parte eletrônica e bateria , determinação do CG.
avatar
cineas
Admin

Mensagens : 1633
Data de inscrição : 15/04/2009
Idade : 50

Ver perfil do usuário http://cineastv.forumeiros.com

Voltar ao Topo Ir em baixo

Re: Piper J3 Cub , Um Sonho se realizando !

Mensagem por eduardoellery em Qua 12 Ago - 17:23:20

Vai inaugurar aonde?
avatar
eduardoellery

Mensagens : 94
Data de inscrição : 17/04/2009
Idade : 46
Localização : Fortaleza/CE

Ver perfil do usuário http://www.aeromodelos.info

Voltar ao Topo Ir em baixo

Re: Piper J3 Cub , Um Sonho se realizando !

Mensagem por wilker em Qua 12 Ago - 17:33:55

Cineas,
Adoro piper, concordo plenamente com quem o chama de 'professor'....

parabens pela aeronave

Wilker
avatar
wilker

Mensagens : 25
Data de inscrição : 22/04/2009

Ver perfil do usuário

Voltar ao Topo Ir em baixo

Piper

Mensagem por Eduardo Praciano em Qua 12 Ago - 18:54:59

Tá lindo cara. O piper, você não. Quero ver o vôo inaugural.
Parabéns pela aquisição.

Abraço a todos
Eduardo Praciano
www.maxmodelismo.com.br
85 3294-6099
85 8898-5340

Eduardo Praciano

Mensagens : 11
Data de inscrição : 22/04/2009
Idade : 52

Ver perfil do usuário http://www.maxmodelismo.com.br

Voltar ao Topo Ir em baixo

Re: Piper J3 Cub , Um Sonho se realizando !

Mensagem por Daniel em Qua 12 Ago - 19:25:11

Lindão! Parabens, voce merece o presente!!!
Pena que não é um aero para se voar no porto das dunas...
Esse merece uma pista lisinha!!!!!!!
avatar
Daniel

Mensagens : 150
Data de inscrição : 16/04/2009

Ver perfil do usuário

Voltar ao Topo Ir em baixo

Re: Piper J3 Cub , Um Sonho se realizando !

Mensagem por cineas em Qua 12 Ago - 21:50:03

Muito obrigado a todos ,vou acabar ficando vaidoso,bom a inauguração será sabado na festa da mito !!!!!

e o piloto já esta a postos !!!



Hélice 9 x 7 Glow , acho que fica melhor co uma 10 x 4 Glow



Lembrei que tinha um pedaço de monokote amarelo piper,remanecências do finado quero -quero!!! hehehehe



Geovana , tô doida pra ver o leaozinho voando!!! papai !!!!!
avatar
cineas
Admin

Mensagens : 1633
Data de inscrição : 15/04/2009
Idade : 50

Ver perfil do usuário http://cineastv.forumeiros.com

Voltar ao Topo Ir em baixo

Re: Piper J3 Cub , Um Sonho se realizando !

Mensagem por Marcelo Filgueiras em Qua 12 Ago - 22:43:47

Parabéns Grande Cineas!!!
Esse eu conheço, fico muito feliz que esteja em suas mãos, e em breve voando lindo.

Você merece, pela generosidade e dedicação a todos e ao aeromodelismo.

Bons sonhos!!!
avatar
Marcelo Filgueiras

Mensagens : 39
Data de inscrição : 27/07/2009
Localização : Parnaíba

Ver perfil do usuário

Voltar ao Topo Ir em baixo

Re: Piper J3 Cub , Um Sonho se realizando !

Mensagem por Giba em Qua 12 Ago - 22:52:35

Amigão. Sabe que já tive alguns piper j3 (3) e o voo requer alguma experiência principalmente com vento e nas curvas . Acho que o juca deveria ser o lugar para se inaugurar. Voo lá com meu super decathlon com moto 91 4 tempos
avatar
Giba

Mensagens : 25
Data de inscrição : 19/04/2009
Idade : 61
Localização : Fortaleza

Ver perfil do usuário

Voltar ao Topo Ir em baixo

Re: Piper J3 Cub , Um Sonho se realizando !

Mensagem por Giba em Qua 12 Ago - 22:55:08

Qual o peso final da aeronova? Pois é uma converção de glow para elétrico. Ja sabe qual relação vai usar motor KW? Qual Helice?
avatar
Giba

Mensagens : 25
Data de inscrição : 19/04/2009
Idade : 61
Localização : Fortaleza

Ver perfil do usuário

Voltar ao Topo Ir em baixo

Re: Piper J3 Cub , Um Sonho se realizando !

Mensagem por Cesar Teixeira em Qua 12 Ago - 23:20:26

Grande Cineas... beleza de Piper...
Estou na fila para pilotar...
Abraços
Cesar Teixeira
avatar
Cesar Teixeira

Mensagens : 12
Data de inscrição : 18/07/2009
Idade : 51
Localização : Fortaleza

Ver perfil do usuário

Voltar ao Topo Ir em baixo

Re: Piper J3 Cub , Um Sonho se realizando !

Mensagem por junior em Qui 13 Ago - 10:45:59

Muito shoou esse aeromodelo, pena que nõ posso está presente para o primeiro voou, mais se vc postar vou olhar aqui no forum.
avatar
junior

Mensagens : 14
Data de inscrição : 04/08/2009
Idade : 42
Localização : Codó-Maranhão

Ver perfil do usuário

Voltar ao Topo Ir em baixo

Re: Piper J3 Cub , Um Sonho se realizando !

Mensagem por cineas em Qui 13 Ago - 11:56:24

Video do piper , Totalmente operacional




Agora Falta somente pintar os cilindros e tampa de valvelas do motor.
avatar
cineas
Admin

Mensagens : 1633
Data de inscrição : 15/04/2009
Idade : 50

Ver perfil do usuário http://cineastv.forumeiros.com

Voltar ao Topo Ir em baixo

Re: Piper J3 Cub , Um Sonho se realizando !

Mensagem por MARCELO.SOFTWARE em Qui 13 Ago - 14:26:08

Muito lindo o seu piper.
