converssão de servo para 360
por cineas Qui 28 maio - 15:31:58
Modificação de servo para movimento de 360º

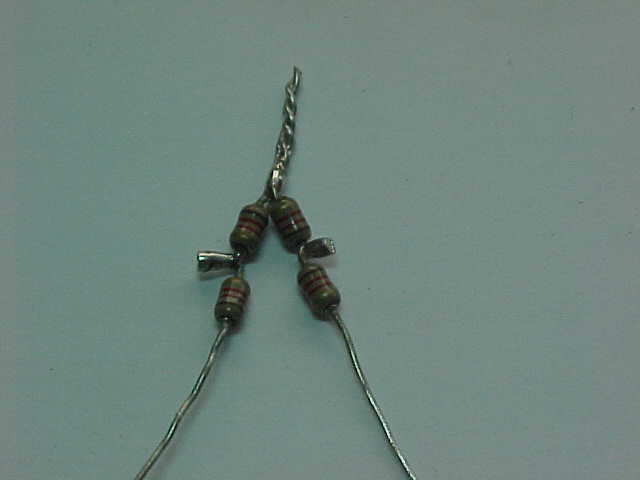

O único material complementar necessário são 2 resistores que podem ser de 2K2 a 2K7, mas como não tinha juntei 4 resistores 1K2 soldando 2 pares em série para dar um 2K4.

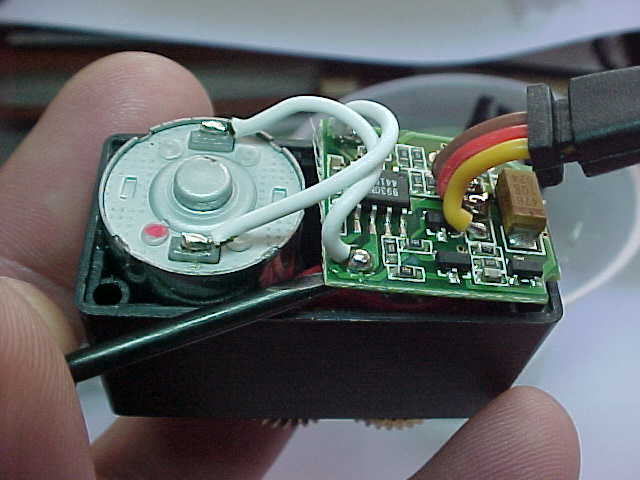

Remova a placa de circuito da parte inferior com ajuda de uma chavinha.
Remova o potenciômetro.
Dessolde os 3 fios do potenciômetro.

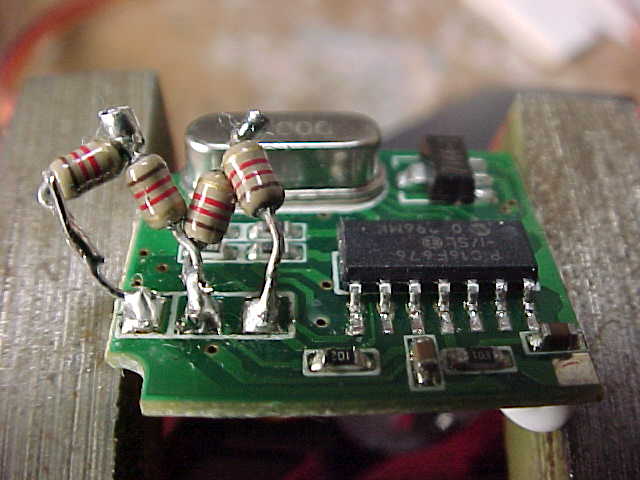

Solde os resistores na mesma ordem dos fios do potenciômetro.
As pontas nas pontas e o meio no meio.

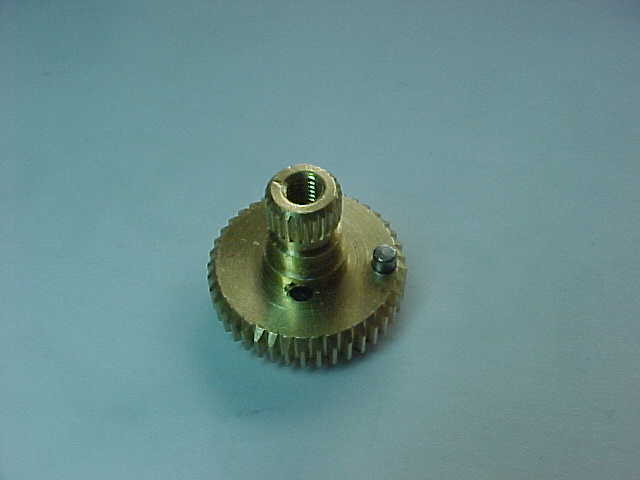

Remova o pino limitador da engrenagem grande.
monte o servo e pronto
veja o vídeo
O único material complementar necessário são 2 resistores que podem ser de 2K2 a 2K7, mas como não tinha juntei 4 resistores 1K2 soldando 2 pares em série para dar um 2K4.
Remova a placa de circuito da parte inferior com ajuda de uma chavinha.
Remova o potenciômetro.
Dessolde os 3 fios do potenciômetro.
Solde os resistores na mesma ordem dos fios do potenciômetro.
As pontas nas pontas e o meio no meio.
Remova o pino limitador da engrenagem grande.
monte o servo e pronto
veja o vídeo
